Lv Mv панели

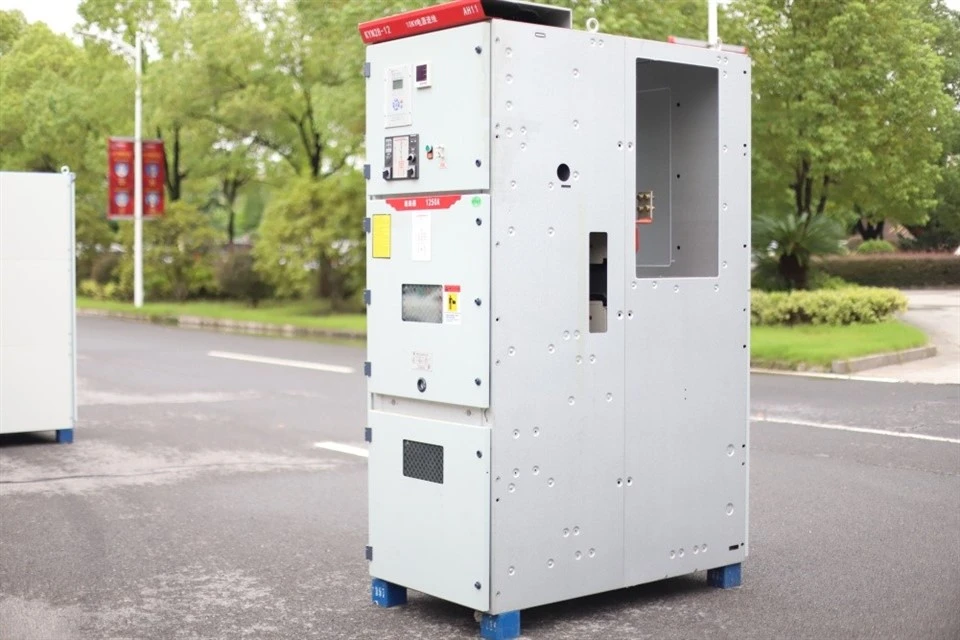

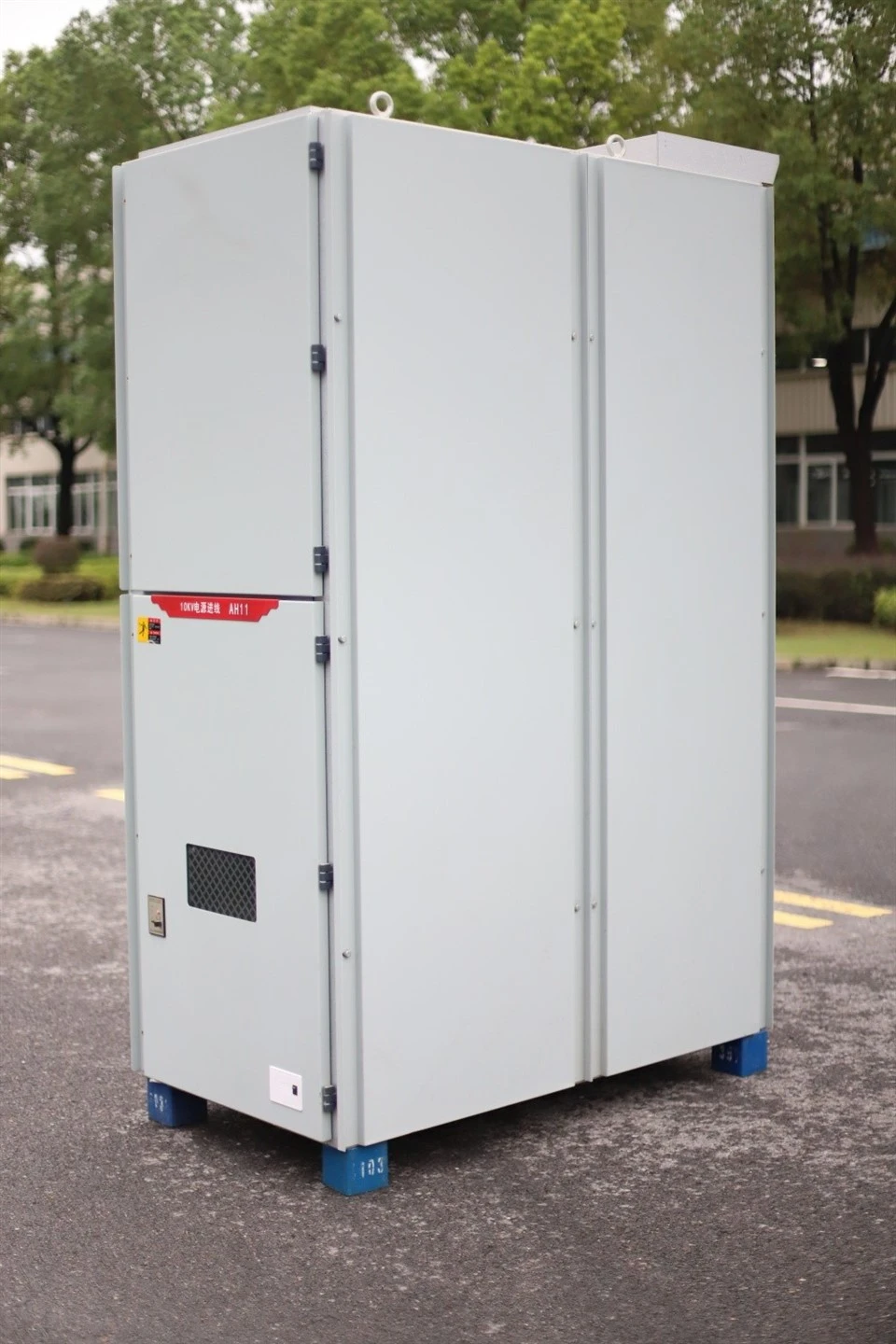

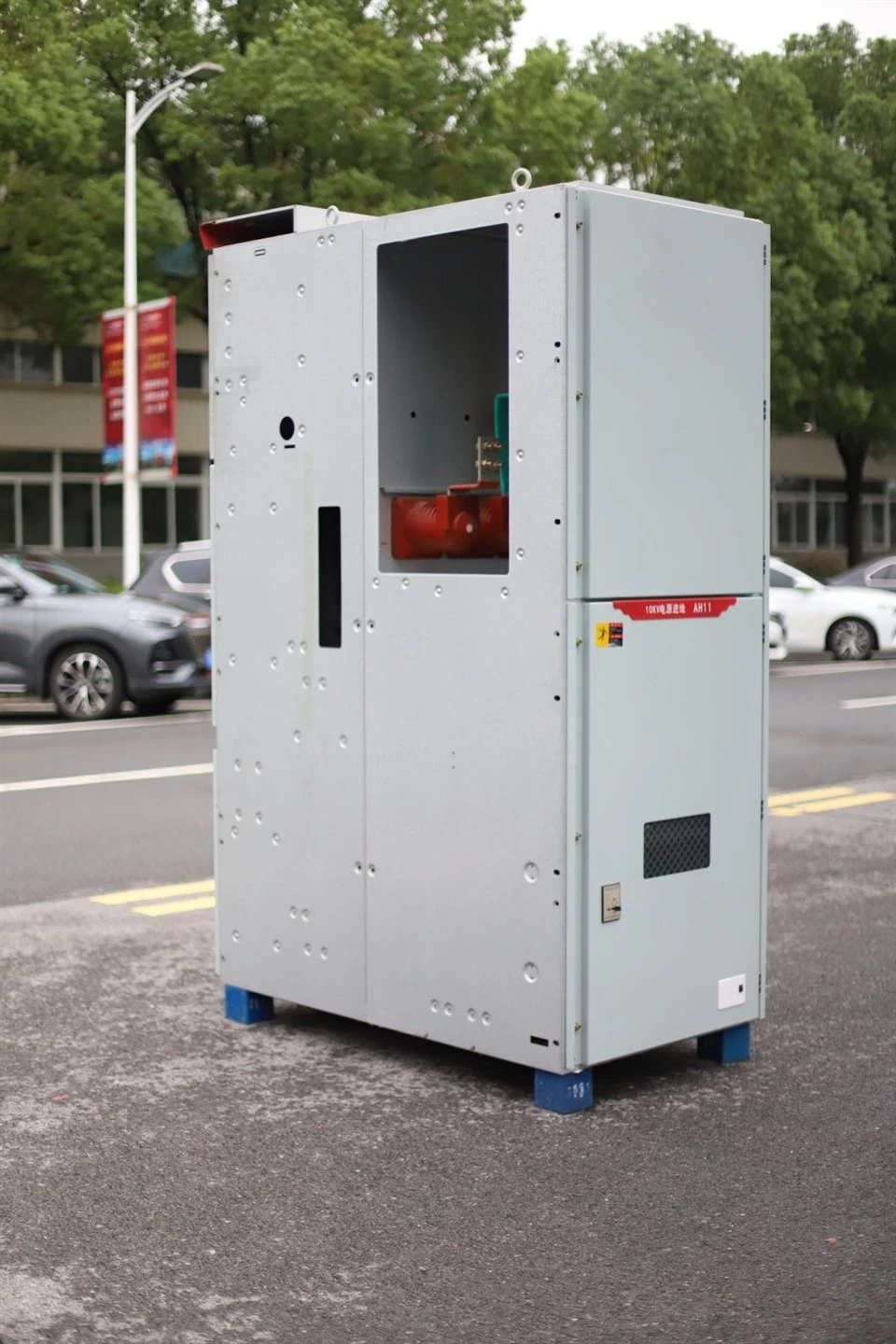

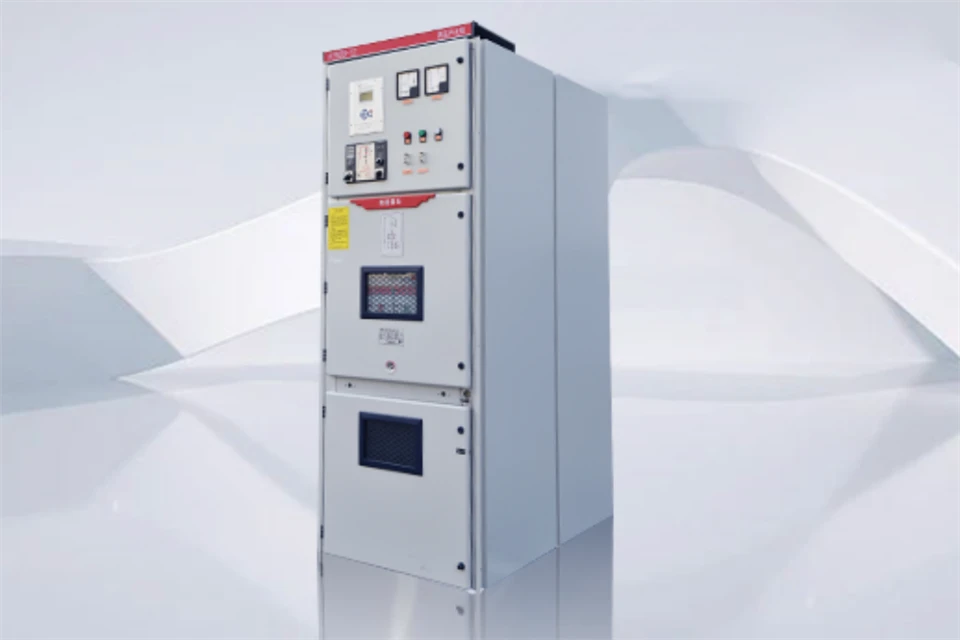

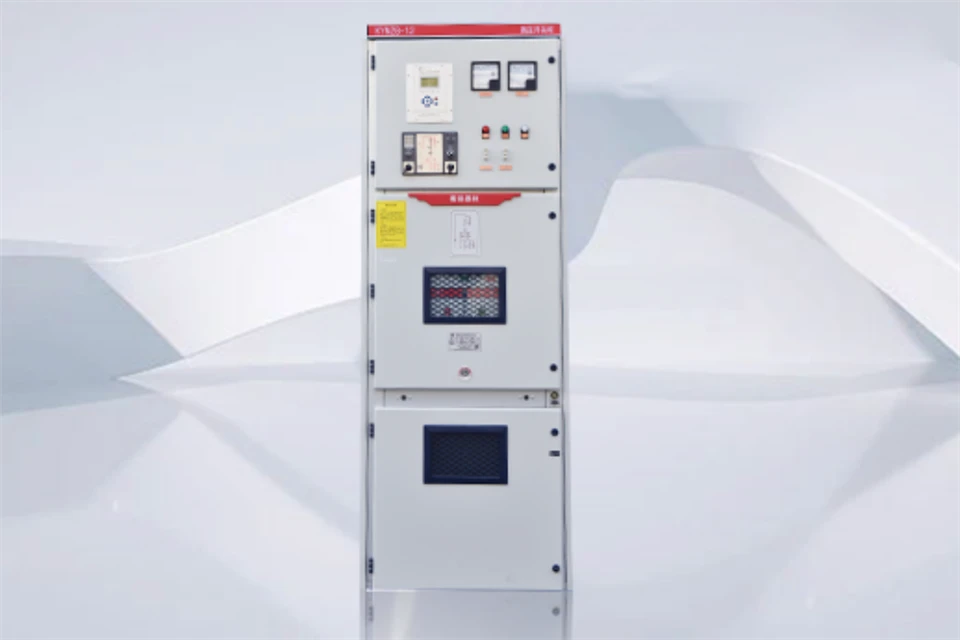

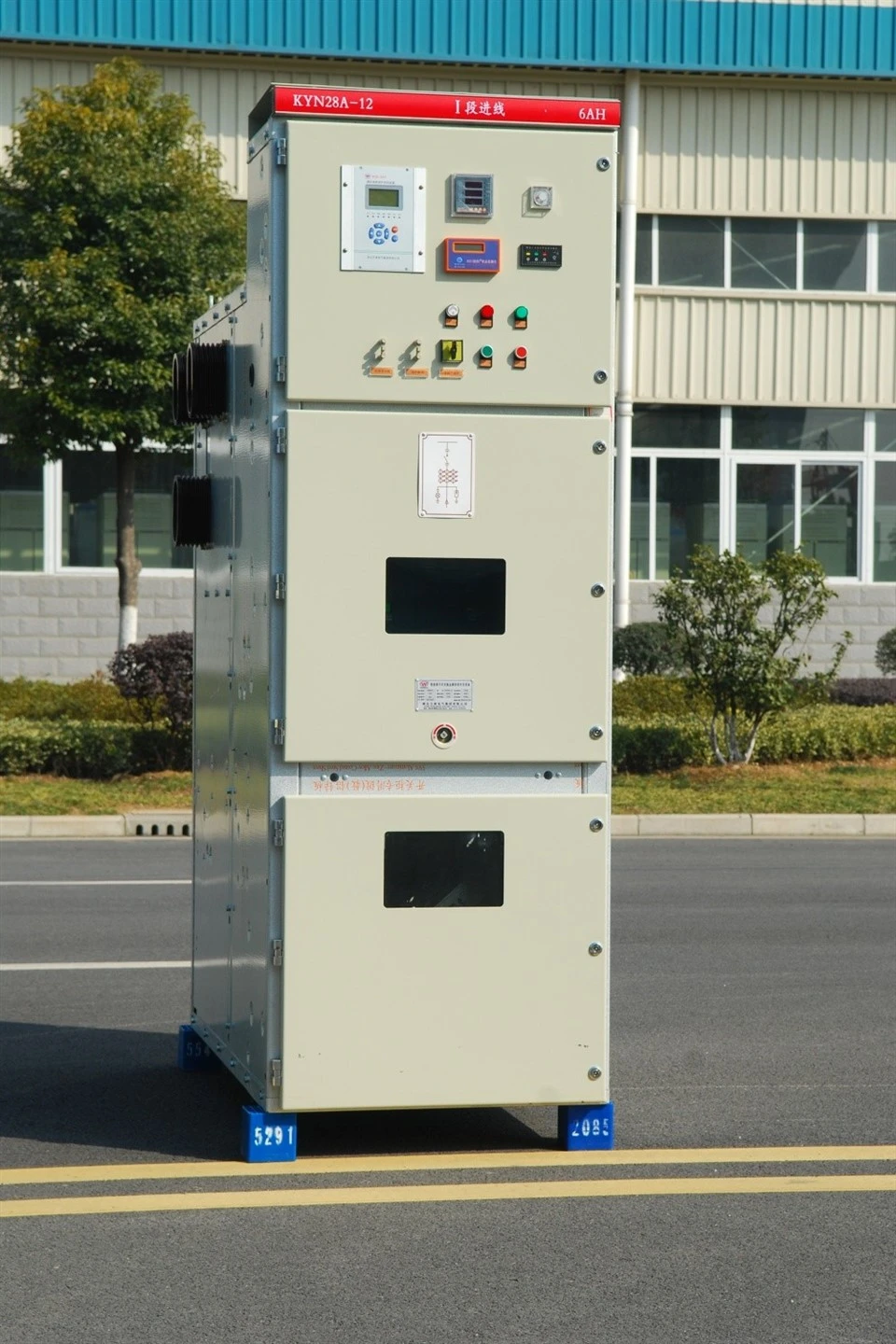

Тялото и интервалните дъски на шкафа са завинтени с дъска от алуминиева цинкова сплав след процеса на CNC машинен инструмент и технология за многократно огъване, така че сглобените шкафове да гарантират единството на структурата и размерите. Дъската от алуминиево-цинкова сплав има функциите на устойчивост на корозия и устойчивост на окисляване и има по-висока механична здравина от обикновената стоманена дъска. Шкафът е разделен на стая за чекмеджета, стая за шини, стая за кабели и стая за релейни инструменти чрез интервалните табла, като всеки модул е ​​заземен поотделно. Всички врати на шкафа са обработени с технологичния процес на електростатично пръскане, за да направят повърхностите да имат предимствата на анти-удар, устойчивост на корозия и красота и така нататък.

Чекмеджетата могат да бъдат класифицирани като чекмедже за прекъсвач, чекмедже за напреженов трансформатор, чекмедже за измерване, чекмедже за разделяне и чекмедже за различни станции според различното използване. Чекмеджетата с еднакво предназначение могат да се разменят. Чекмеджетата имат тестови/разделителни и работни позиции вътре в шкафа, всяка позиция с блокировка, за да се гарантира, че чекмеджетата не могат да се движат свободно в горните две позиции.

В изолационното помещение е монтиран специален канал, за да може чекмеджето да се движи. Когато прекъсвачът се движи между тестовата и работната позиция, разделителният вентил автоматично се отваря или затваря, за да се гарантира, че обслужващият персонал не може да влезе в контакт със зареденото тяло. Чекмеджетата могат да се използват, когато вратата на шкафа е затворена. Позицията, в която е чекмеджето вътре в шкафа, може да се види през прозореца за наблюдение, както и всеки от етикетите на чекмеджето също може да се види. Всичко това гарантира безопасността на обслужващия и обслужващия персонал.

Главната шина се води от един шкаф към друг шкаф и се закрепва от разклонена малка шина и електростатична контактна кутия. Фиксира се чрез втулка на шината, когато преминава през страничната стена на съседния шкаф.

Подходящото кабелно помещение не само може да свързва много кабели, но също така може да инсталира токов трансформатор, заземителен превключвател и мълниеотвод и така не.

Вътрешната плоча и панелът на релейната стая могат да инсталират контролни и защитни елементи, измервателния уред, показващия инструмент и индикатора за наблюдение и така нататък вторични елементи.

Шкафът има надеждна блокировка в съответствие с изискването за „пет-превенция“, което всъщност гарантира безопасността на оперативния персонал и устройството:

а. На вратата на стаята са монтирани бутон за внимание и превключвател за редуване KK, за да се избегне включване/изключване на прекъсвача при грешка;

b. Прекъсвачът не може да се движи след включване в работно положение, за да се избегне грешка при издърпване или затваряне на разделителния контакт;

c. Превключвателят за заземяване може да включва само чекмеджето на прекъсвача, което излиза от шкафа и чекмеджето не може да влезе в шкафа едновременно (превключвателят за заземяване може да съответства на модул за наблюдение на напрежението). Превключвателят за заземяване не може да се включи, когато чекмеджето е в шкафа, по този начин изпълнете превенцията за затваряне на превключвателя за заземяване със захранване и затваряне на прекъсвача, преди превключвателят за заземяване да е отворен;

d. Долната врата и задната врата не могат да се отворят, след като прекъсвачът влезе в шкафа, за да се избегне въвеждането на грешка с интервал на захранване;

д. Чекмеджето на прекъсвача може да се изключва ръчно само без включване, когато реално е в тестово или работно положение и няма управляващо напрежение;

f. Вторичният щепсел е заключен и не може да бъде изваден, когато чекмеджето е в работно положение.

В кабелната стая заземителната шина TMY40*4 е настроена независимо. Тази шина може да премине през всеки съседен шкаф и може да получи добра връзка с тялото на шкафа, за да гарантира безопасността на оперативния персонал и корпуса на шкафа.

Устройствата за освобождаване на налягането са монтирани в горната част на помещението с чекмеджета, стаята с автобусния бар и кабелната стая. Когато прекъсвачът или шината възникне вътрешна електрическа дъга, с появата на електрическата дъга, налягането на въздуха в шкафа нараства и модулът за освобождаване на налягането ще се отвори автоматично, за да освободи налягането и въздуха, когато налягането достигне определена стойност, за да се гарантира безопасността на оперативния персонал и корпуса на шкафа.
