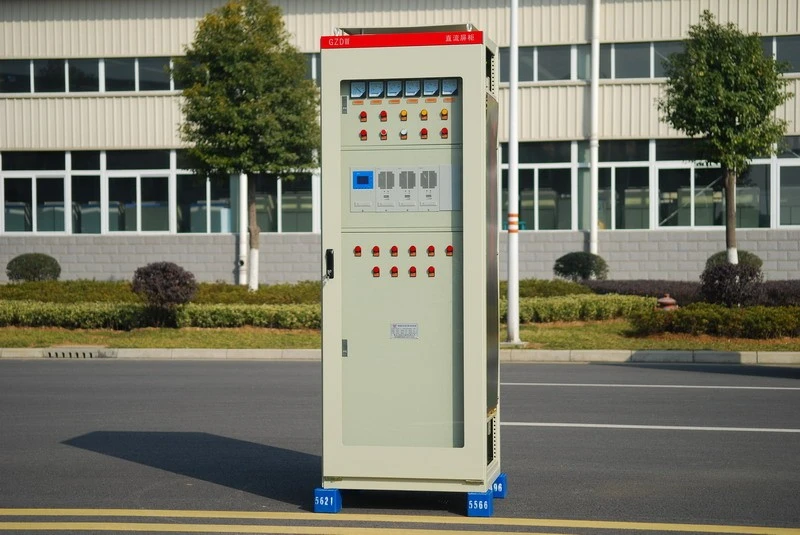

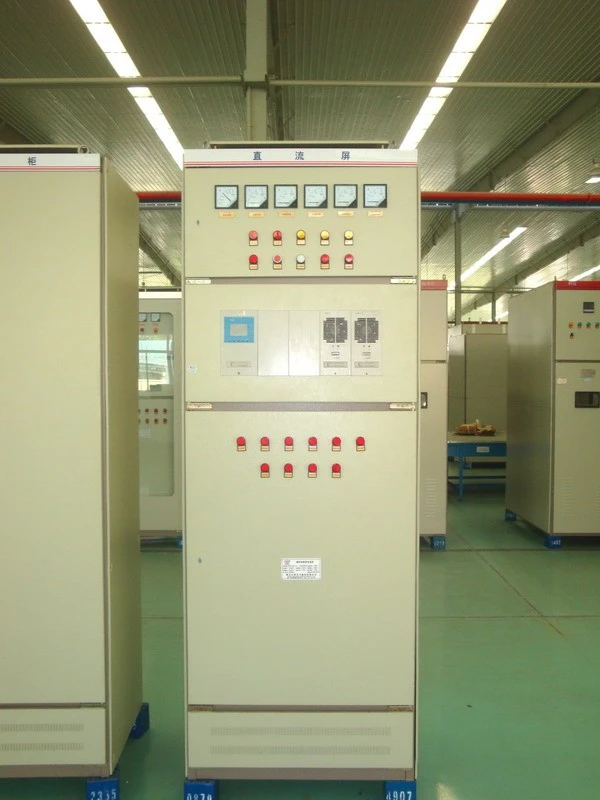

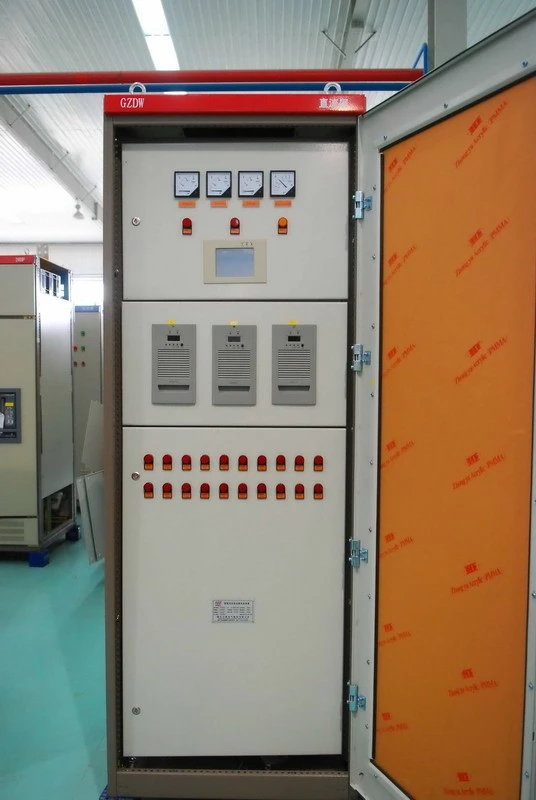

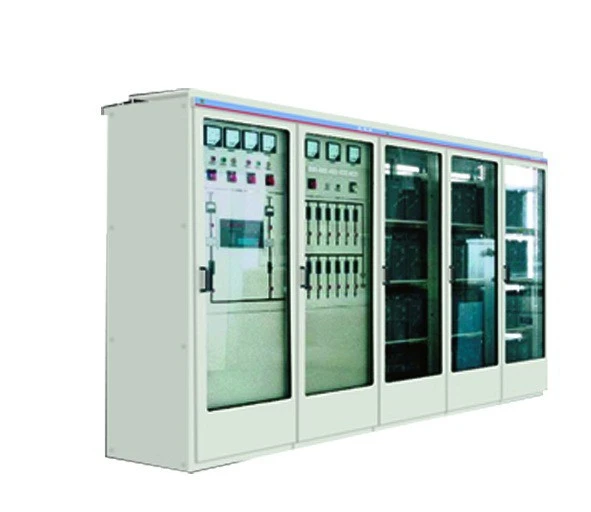

GZDW серия DCPсобственикSнагорешкаф за зареждане на батерията
Представяне на продукта
We Worldwide Electric Stock Co., Ltd (наричана по-нататък Worldwide Electric) е научно и технологично съвместно-акционерно предприятие за интегриране на научни изследвания и разработки, производство и продажби, технически услуги. Ние сме производител на шкафове за зареждане на батерии. Шкафът за зареждане на батерията (включително при превключването на прекъсвача, зареждането на резервната клетка, инструментите във втория контур и друго оборудване с ниско напрежение), използван в електроцентрали, хидростанции и подстанции с клас на напрежение 35 kv, 220 kv и 110 kv в Китай в момента, повечето от тях приемат фазово захранване или насищащо захранване, които са ограничени до технологията и производителността на устройството. Има много недостатъци на горните захранвания и те не могат да отговорят на изискванията на бързо развиващата се енергетика. Захранването с високо-честотен превключвател има предимствата на малък обем, леко тегло, висока ефективност, доста ниска изходна вълна, бърза модална реакция, висока точност на управление и изход с добавен модул, и тенденцията е, че захранването с високо{10}}честотен превключвател постепенно ще замени фазовото захранване. Особено с бързото развитие на силовата електронна техника и подобряването на мощността и изработката на устройството, надеждността и областта на приложение на захранването с високо-честотен превключвател са далеч по-добри от тези на фазовото захранване и насищащото захранване.
Приложение
Този продукт отговаря на спецификацията на GB/T8456-1996 "DC разпределителна апаратура за ниско напрежение".
Зареждащото устройство на този продукт може да бъде високо{0}}честотен модул за зареждане и фазово контролирано зарядно устройство.
Микроконтролерът на този продукт може да бъде тип PLC контролер и тип SCM.
Панелът за захранване с постоянен ток от серията GZDW е приложим за подстанции от 10kv до 500kv, електроцентрали, високи сгради, разпределителната зала на жилищния квартал и малка самостоятелна електроцентрала, като превключвател за високо напрежение, релейна защита, работа на автоматичното оборудване, захранване за управление и захранване за аварийно мрежово осветление. Приложимо е и в други случаи, когато са необходими DC захранвания.
Приложени условия
Температура на околната среда: -10 градуса до +45 градуса
Височина над морското равнище: По-малко или равно на 2400 m
Относителна влажност: средно дневно По-малко или равно на 95% средно месечно По-малко или равно на 90%
Магнитуд на земетресението по-малък или равен на 8
Няма опасност от пожар, експлозия, сериозно замърсяване, химическа ерозия или силно земетресение.
Значение на типа
Забележка:
видове клетки:
C: супервисоко{0}}честотна Cd-Ni клетка;
G: Cd-Ni клетка с голямо-увеличение;
Z: средно- увеличение Cd-Ni клетка;
F: анти{0}}киселинна оловно-киселинна клетка;
M: освободена от поддръжка клетка с оловна киселина.
Технически параметри
- Захранващите устройства с променлив ток са две вериги, три{0}}фази, четири-главно захранване и резервно захранване. Номинално входно напрежение: три-фазен AC четири-линия 380V±10%, честота 50Hz±5%.
- Мълниезащита: повече от 2000:1.
- Номинално изходно постоянно напрежение: 110V, 220V.
- Номинален изходен ток: 6A, 10A, 12A, 20A, 30A, 40A, 50A, 60A, 70A, 80A, 90A, l00A, 120A, 130A, 150A, 180A, 200A, 260A, 300A, 400A.
- Номинален капацитет на вторичната клетка: 10Ah, 20Ah, 38Ah, 65Ah, 100Ah, 150Ah, 200Ah, 300Ah, 500Ah, 600Ah, 800Ah, 1000Ah, l500Ah, 2000Ah, 3000Ah.
- Капацитет на системата: 10Ah, 20Ah, 38Ah, 65Ah, 100Ah, 150Ah, 200Ah, 300Ah, 400Ah, 600Ah, 800Ah, 1000Ah, 1500Ah, 2000Ah, 3000Ah.
- Пълен шум от уреда:<55dB.
- Режим на работа: непрекъсната работа.
Технически параметри на трите вида клетки:
|
Сортиране на клетки Технически-параметър Име на артикул |
Фиксирана анти{0}}киселинна оловно-киселинна клетка GF |
Cd-Ni вторична клетка |
Запечатана оловно-киселинна батерия MF/GM |
||
|
Супер висок GNC |
Висок GNC |
Среден GNC |
|||
|
Номинално напрежение |
2V |
1.2V |
1.2V |
1.2V |
2V |
|
Увеличение на разряда |
По-малко или равно на 1C |
По-голяма или равна на 6C |
3C-6C |
1C-3C |
＜3C |
|
Изравняващо зарядно напрежение |
2.4V |
1.55V |
1.55V |
1.55V |
2.35V |
|
Плаващо зарядно напрежение |
2.30V |
1.4V |
1.4V |
1.4V |
2.25V |
|
Разряд над напрежение |
1.75V |
1V |
1V |
1V |
1.85V |
Изпълнениехарактеристики на модула за зареждане
Tтехнически индекс на модула240D05A
|
Елемент |
Индекс |
Тестово състояние |
||
|
Мин |
Представителна стойност |
Макс |
||
|
Диапазон на входното напрежение (VAC) |
300 |
380 |
456 |
Изход 240 ADC, пълно натоварване |
|
Изходен регулируем диапазон (VDC) |
180 |
230 |
300 |
Вход 380DAC, пълно натоварване |
|
Стабилизирана точност на напрежението |
0.01% |
0.5% |
Изход 198-286VDC, 20-100% натоварване, вход 300-456VAC |
|
|
Точност на стабилизиран ток |
0.08% |
0.5% |
Изход 198-286VDC, 20-100% натоварване, вход 300-456VAC |
|
|
Динамичен ефект |
12uS |
50uS |
100uS |
Номинална мощност 20-75% скок на натоварването |
|
Ефективност на зарядното устройство |
88% |
90% |
91% |
Изход 300V, 5A |
|
Максимален чуваем шум (dB) |
50 |
60 |
Пълно натоварване, шум в околната среда 40dB |
|
|
Температура на съхранение (градус) |
-40 |
35 |
60 |
|
|
Температура на работната среда (градуси) |
-15 |
25 |
45 |
Изход 240V, 20A |
|
Широкочестотен разсеян шум (mV) |
18 |
25 |
40 |
Номинален вход и изход, съпротивителен товар |
|
Пиков разсеян шум (mV) |
100 |
300 |
400 |
Номинален вход и изход, съпротивителен товар |
|
Степен на паралелен асиметричен ток |
±0.5% |
±2% |
±5% |
Номинален вход и изход, следете тока на баланса |
|
Закъснение при стартиране (секунда) |
1 |
2 |
3 |
|
|
Фактор на пулсации |
0,01% до 0,1% |
Честотна ширина 0-20MHz |
||
|
Диелектрична якост |
1500VAC 50Hz |
Време 1 минута, ток на утечка 10mA |
||
|
Повишаване на температурата на вътрешния радиатор |
По-малко или равно на 25 градуса |
Температура на околната среда 45 градуса |
||
|
Клас на натоварване |
Непрекъсната работа при Ⅰклас (100%) номинален изходен ток |
В обхват на напрежение на плаващ заряд |
||
|
Характеристика на автоматично ограничаване на тока |
Изходният ток надвишава 112% от номиналния ток |
Постоянна защита на мощността, изходният ток няма да се увеличи и постояннотоковото напрежение намалява. |
||
|
Защита от пренапрежение на входа |
Стойност на настройка на входното напрежение (456±5VAC), автоматично затваря токоизправителя. Преходно пренапрежение при удар на мълния използва специален мълниеприемник на HARRIS за елементи. |
Автоматично връщане, след като напрежението е нормално. Стойността на пренапрежението може да бъде зададена (да бъде зададена, когато изходът е без-товар) |
||
|
Защита от пренапрежение на изхода |
Автоматично спира извеждането, когато изходното напрежение надвиши 328±3VDC, за да избегне повреда на устройството. |
Автоматично връщане, след като напрежението е по-ниско от стойността на пренапрежението. Стойността на пренапрежението може да бъде зададена. |
||
|
Защитна характеристика на изхода от късо съединение |
При всяко входно напрежение, изходно напрежение и условия на натоварване, изходът има късо съединение поради повредата. |
Автоматично връщане към нормална работа след отстраняване на неизправности. |
||
HВисокочестотният превключвател на захранващата DC система се сравнява с нормалната DC система
|
Нещо като зарядно |
Нормална захранваща DC система |
HXT зарядно устройство на високочестотен превключвател |
|
Технически параметър |
||
|
Име на артикул |
||
|
Стабилизирана точност на напрежението |
По-малко или равно на ±2% |
По-малко или равно на ±0,1% |
|
Точност на стабилизиран ток |
По-малко или равно на ±1% |
По-малко или равно на ±0,5% |
|
Фактор на пулсации |
По-малко или равно на ±2% |
По-малко или равно на ±0,1% |
|
Ефект на предлагането |
По-малко или равно на 2% |
0.05% |
|
Ефективност |
>75% |
>90% |
|
Шум |
<55dB |
<55dB |
|
Хармоничен |
Без намеса |
Без намеса |
|
Функция за управление на клетката |
Обикновен |
перфектен |
Gобщ
Модулът за високочестотно зареждане приема три-фазен три{1}}линеен балансов вход без загуба на ток на средния проводник. На входния терминал за променлив ток са приети усъвършенстваният пиков супресор и EMI филтърна верига. Да се вземе MOFEI като основен елемент, като се използва PWM PDM високочестотна технология и AC／DC→DC／AC→AC／DC трансформация, с автономно изравняване на тока за изпълнение на N+1 резервно копиране. Може да се използва електрически нагревателен щепсел и не е необходимо да се регулира след завършване на настройката.
